Opel Senator B Omega A LCD
Die LCD´s aus Senator B und Omega A sind genauso wie Check Control und Bordcomputer fast identisch. Man kann also ein Senator B Display in einen Omega A einbauen. Nur Vorsicht !!! Der Drehzahlmesser ist auf 6 Zylinder ausgelegt und zeigt bei 4 Zylinder Modellen falsch an. ( Unterschiede bei 4 bzw. 6 Zylindermodellen )Sonst gibt es noch kleine Unterschiede: Anzeige für AT-Getriebe, Check Control im Display mittig integriert sonst unten drunter.

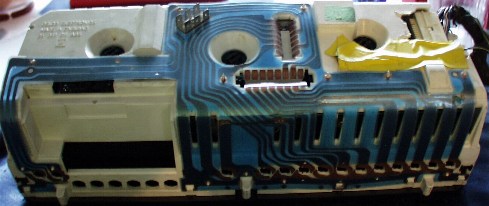

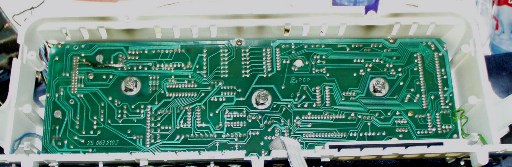

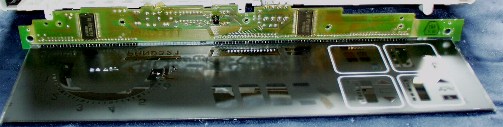

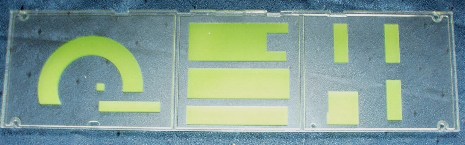

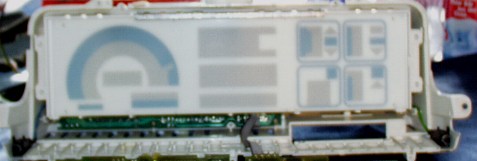

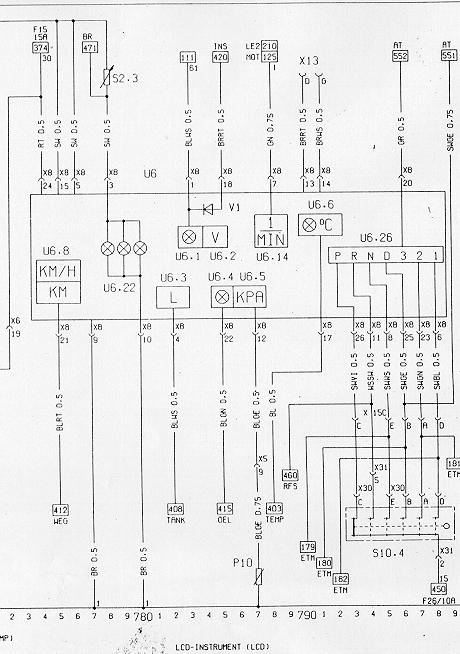

Schaltplan LCD Senator B / Omega A
| Pin | Funktion | |
| P10 | Geber Öldruck | 787 |
| S2 | Schalter ZSB Licht | 778 |
| S2.3 | Potentiometer Instrumentenbeleuchtung | |
| S10 | Schalter Automatikgetriebe | |
| S10.4 | Schalter Wählhebelposition | 793 ... 798 |
| U6 | LCD Instrument | 774 ... 798 |
| U6.1 | Ladekontrollleuchte | 782 |
| U6.2 | Voltmeter | 783 ... 785 |
| U6.3 | Kraftstoffanzeige | 782 |
| U6.4 | Kontrollleuchte-Öldruck | 785 |
| U6.5 | Öldruckmesser | 787 |
| U6.6 | Temperaturanzeige Kühlmittel | 791 |
| U6.8 | Tachometer | 775 |
| U6.14 | Drehzahlmesser | 788 |
| U6.22 | Leuchten Display | 777.778 |
| U6.26 | Anzeige Wählhebelposition | 792 ... 785 |
| V1 | Diode Prüfung Glühlampe Bremsflüssigkeit | 784 |
| X8 | Stecker LCD Instrument | 774 ... 798 |
/ weiße Codierung| Pin | Funktion | Farbe |
| 1 | Ladekontrolle (Generator G2/Kl. D+) | Blau-weiß |
| 2 | ||
| 3 | Regelschalter Instrumentenbeleuchtung | Schwarz |
| 4 | Geber Kraftstoffvorrat P 4 | Blau-schwarz |
| 5 | Zündschloß S1 Kl 15 | Schwarz |
| 6 | Schalter Wählposition (nur Automatikgetriebe) | Schwarz-blau |
| 7 | Zündspule Kl.1 , Drehzahl | Grün |
| 8 | Schalter Wählposition (nur Automatikgetriebe) | Schwarz-weiß |
| 9 | Masse | Braun |
| 10 | Masse | Braun |
| 11 | Schalter Wählposition (nur Automatikgetriebe) | Weiß-schwarz |
| 12 | Geber, Öldruck (Poti P10 gegen Masse) | Blau-gelb |
| 13 | Diagnose | Braun-rot |
| 14 | Diagnose | Braun-weiß |
| 15 | Zündschloß S1/Kl58 / +12V LCD-Module | Schwarz |
| 16 | Schalter-Licht S2.1/Kl.58 gegen 3 | |
| 17 | Geber-Wassertemperatur | Blau |
| 18 | ||
| 19 | ||
| 20 | Automatikgetriebe | Grau |
| 21 | Geber Wegstrecke | Blau-rot |
| 22 | Schalter-Öldruck | Blau-grün |
| 23 | Schalter Wählposition (nur Automatikgetriebe) | Schwarz-grün |
| 24 | +12 V (Dauerplus) | Rot |
| 25 | Schalter Wählposition (nur Automatikgetriebe) | Schwarz-gelb |
| 26 | Schalter Wählposition (nur Automatikgetriebe) | Schwarz-violett |
