Kadett Bordcomputer
Bordcomputer Kadett E

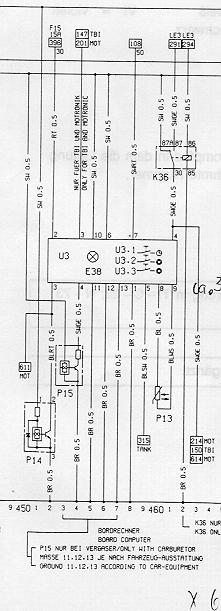

Stromlaufplan für Bordcomputer Kadett E
Stecker für Bordcomputer
| Pin | Funktion | Farbe |
| 1 | Masse | Braun |
| 2 | +12 V (Dauerplus) | Rot |
| 3 | Geber Wegstrecke | Blau-rot |
| 4 | Kraftstoffverbrauch | Schwarz-Gelb |
| 5 | Geber Kraftstoffvorrat | Blau-schwarz |
| 6 | Zündschloss S1 Kl 15 | Schwarz |
| 7 | Zündung KL. 50 | Schwarz-rot |
| 8 | Außentemperatur | Blau |
| 9 | Außentemperatur | Blau-weiss |
| 10 | Zündschloss S1 Kl 15 | Schwarz |
| 11 | Masse | Braun |
| 12 | Masse | Braun |
| 13 | Masse | Braun |
| 14 | ||
| 15 |
